Disjoncteur chauffe-eau : I/O et bon calibre

Pour couper ou remettre en service un ballon d’eau chaude, il faut d’abord identifier le bon disjoncteur dans le tableau électrique. La position normale est généralement I ou ON quand le chauffe-eau est alimenté, et O ou OFF quand il est coupé. Le vrai enjeu n’est donc pas seulement de lire le levier, mais de savoir quel module correspond au chauffe-eau.

Table des matières

Où chercher le disjoncteur du chauffe-eau dans le tableau électrique ?

Le disjoncteur du chauffe-eau se trouve dans le tableau électrique principal du logement, souvent près du compteur, dans l’entrée, le garage, la buanderie ou un placard technique. Il protège le circuit dédié au chauffe-eau électrique, aussi appelé cumulus ou ballon d’eau chaude. Sur une installation récente, ce circuit est séparé des prises, de l’éclairage et des plaques de cuisson, ce qui facilite le repérage.

Repérer les indices visuels les plus fiables

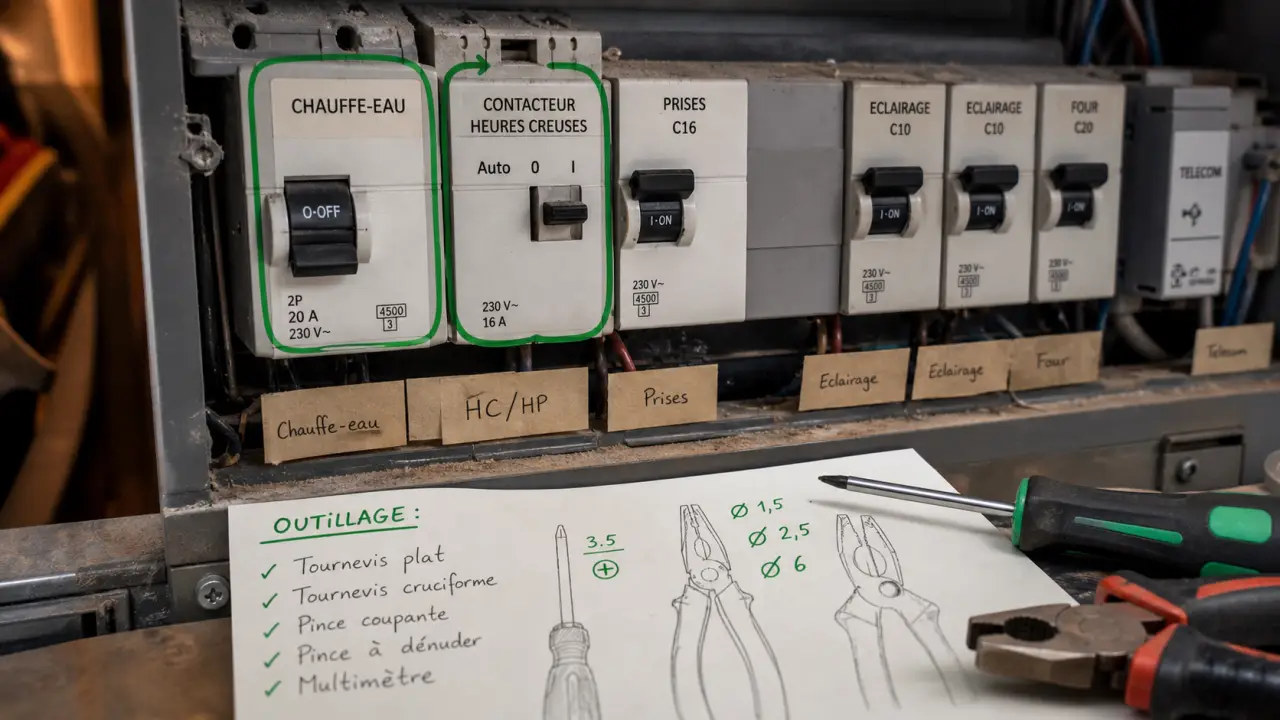

Commencez par lire les étiquettes placées sous les disjoncteurs : chauffe-eau, ballon, cumulus, ECS ou eau chaude sont les mentions les plus courantes. Si le tableau est bien renseigné, l’identification prend quelques secondes. Sur un tableau moins clair, cherchez un disjoncteur placé à proximité d’un contacteur jour/nuit, souvent marqué I, Auto et 0. Le contacteur n’est pas le disjoncteur, mais sa présence indique souvent la zone du circuit chauffe-eau.

Attention à ne pas confondre le disjoncteur divisionnaire, qui protège le circuit du chauffe-eau, avec l’interrupteur différentiel, souvent plus large et placé en début de rangée. L’interrupteur différentiel 30mA protège les personnes contre les défauts d’isolement ; le disjoncteur divisionnaire protège les conducteurs contre les surcharges et les courts-circuits. Cette distinction évite de couper le mauvais appareil au moment de l’intervention.

Cas des tableaux anciens ou mal étiquetés

Dans un logement ancien, le repérage peut être moins évident : anciennes cartouches fusibles, absence d’étiquettes, circuits regroupés ou tableau modifié au fil des années. Dans ce cas, évitez les essais répétés au hasard. Vous pouvez couper un disjoncteur, vérifier si le chauffe-eau n’est plus alimenté, puis remettre l’étiquette correspondante, mais seulement si l’accès est sûr et si vous savez vérifier l’absence de tension. Un Vérificateur d’Absence de Tension (VAT) est plus adapté qu’un simple doute visuel.

Position I, O, ON, OFF : lire correctement l’état du disjoncteur

La position du disjoncteur indique si le circuit est alimenté ou coupé. Sur la majorité des modèles, I signifie marche, enclenché, alimentation active. O signifie arrêt, coupure volontaire ou circuit hors tension. Certains fabricants utilisent aussi ON et OFF, avec le même principe. La lecture est simple, mais elle doit rester cohérente avec l’étiquette du tableau et avec le comportement du chauffe-eau.

Indication visible	Signification	Effet sur le chauffe-eau
I ou ON	Disjoncteur enclenché	Le chauffe-eau peut être alimenté
O ou OFF	Disjoncteur coupé	Le chauffe-eau n’est plus alimenté
Position intermédiaire	Disjoncteur déclenché	Un défaut ou une surcharge est possible

Position normale et position de sécurité

En usage quotidien, le disjoncteur du chauffe-eau reste en position I ou ON. Si votre installation comporte un contacteur heures creuses, c’est ce contacteur qui pilote les périodes de chauffe, pas le disjoncteur divisionnaire. Avant une intervention sur le chauffe-eau, comme une vidange, un contrôle de résistance ou un remplacement de thermostat, la position attendue devient O ou OFF, avec vérification de l’absence de tension avant de toucher l’appareil.

Un disjoncteur n’est pas seulement un levier à basculer. Il surveille le courant et déclenche si la ligne dépasse ce qu’elle peut supporter. En cas de court-circuit, de surcharge ou parfois d’échauffement lié à un mauvais serrage, le mécanisme s’ouvre et coupe l’alimentation. Si le levier refuse de rester en haut, il ne faut pas le forcer. Le déclenchement signale un défaut à traiter, pas un incident anodin.

Reconnaître le bon disjoncteur : calibre, câble et symboles

Un chauffe-eau électrique est généralement raccordé à un circuit dédié, protégé par un disjoncteur adapté à sa puissance et à la section des conducteurs. Les calibres courants sont 10A, 16A ou 20A, avec parfois 25A pour des configurations particulières. Pour beaucoup de ballons domestiques, le 20A est fréquent, mais il ne faut pas choisir uniquement au hasard. Le bon calibre doit rester cohérent avec le câble et avec le type d’appareil.

Calibre du disjoncteur	Section de câble minimale courante	Usage typique
10A	1,5mm²	Petite puissance ou circuit spécifique limité
16A	2,5mm²	Chauffe-eau de puissance modérée selon installation
20A	2,5mm²	Ballon d’eau chaude électrique courant
25A	Selon configuration à vérifier	Cas particuliers ou puissance plus élevée

Ce que disent les marquages sur le module

Sur la façade du disjoncteur, vous pouvez lire des indications comme C20, 16A, 230V ou encore un pouvoir de coupure, par exemple exprimé en kA. La lettre C correspond à une courbe de déclenchement courante pour les circuits domestiques. Le chiffre indique le calibre en ampères. Un disjoncteur peut occuper 1 ou 2 modules selon le modèle et l’installation, ce qui aide aussi à le distinguer des autres protections du tableau.

La norme NF C 15-100 encadre les installations électriques basse tension dans les logements, notamment la protection des circuits et la présence de dispositifs différentiels 30mA. Si vous constatez un tableau très ancien, des fils sans repérage ou des protections incohérentes, le sujet dépasse le simple repérage de position : il peut être nécessaire de faire contrôler l’installation. Une lecture rapide ne suffit pas toujours quand le tableau a été modifié plusieurs fois.

Chauffe-eau thermodynamique, instantané ou triphasé

Un chauffe-eau thermodynamique peut comporter une alimentation et des contraintes différentes d’un ballon électrique classique, notamment à cause de la partie pompe à chaleur. Un chauffe-eau instantané demande souvent une puissance plus élevée. En triphasé, le disjoncteur et le câblage ne se lisent pas comme sur une installation monophasée standard. Dans ces cas, ne remplacez pas un disjoncteur à l’identique sans vérifier la plaque signalétique de l’appareil et le schéma du tableau.

Couper, tester et réarmer sans prendre de risque

Avant toute manipulation, gardez une règle simple : on peut actionner un levier de disjoncteur, mais on ne démonte pas un tableau sous tension. Pour une coupure simple du chauffe-eau, baissez le disjoncteur identifié en position O ou OFF. Si vous devez ouvrir un capot, toucher des fils ou intervenir sur le ballon, coupez aussi l’alimentation générale si nécessaire et vérifiez l’absence de tension avec un VAT.

Identifiez le disjoncteur supposé du chauffe-eau grâce à l’étiquette ou au schéma.
Basculez-le en position O ou OFF.
Vérifiez que le chauffe-eau n’est plus alimenté, idéalement avec un VAT.
Étiquetez clairement le circuit si l’identification était incertaine.
Remettez le disjoncteur en position I ou ON uniquement après l’intervention.

Quand le réarmement ne tient pas

Si le disjoncteur saute immédiatement lorsque vous le remettez sur I, n’insistez pas. Les causes possibles sont un court-circuit, une résistance de chauffe défectueuse, une fuite à la terre, un thermostat en défaut ou un mauvais serrage dans le tableau. Un mauvais serrage des bornes peut provoquer un échauffement et un déclenchement intempestif ; il fait partie des défauts à prendre au sérieux. Le problème peut donc venir du circuit lui-même plutôt que du module visible en façade.

Si c’est l’interrupteur différentiel 30mA qui déclenche, le problème peut venir d’un défaut d’isolement : l’électricité fuit vers la terre. C’est typiquement le genre de diagnostic qui demande du matériel de mesure et de l’expérience. Dans le doute, laissez le circuit coupé et contactez un électricien qualifié. Mieux vaut une coupure temporaire qu’un réarmement répété sans diagnostic fiable.

Remplacement du disjoncteur : achat utile ou intervention professionnelle ?

Un disjoncteur peut vieillir ou devenir défectueux. Sa durée de vie moyenne est souvent estimée à 20 ans, mais un déclenchement répété ne signifie pas automatiquement qu’il est à remplacer. Les pannes liées à un disjoncteur défectueux représentent environ 15% des cas : le défaut vient donc souvent d’ailleurs, notamment du chauffe-eau, du câblage ou d’un serrage imparfait.

Côté budget, un disjoncteur divisionnaire 20A coûte généralement 8-15€, tandis qu’un disjoncteur différentiel 30mA se situe plutôt autour de 30-60€. Le prix de la pièce ne doit pas faire oublier la compatibilité avec le tableau, le peigne d’alimentation, le nombre de pôles, le pouvoir de coupure et le calibre adapté. Remplacer un module impose d’intervenir dans le tableau électrique : si vous n’êtes pas parfaitement à l’aise, faites appel à un professionnel. Le risque n’est pas le même pour un simple réarmement et pour un remplacement complet.

Appelez un électricien si le tableau est ancien, non étiqueté ou équipé de fusibles.
Faites vérifier l’installation si le disjoncteur chauffe, grésille ou dégage une odeur.
Ne remplacez jamais un 16A par un 20A sans vérifier la section du câble.
Ne shuntez jamais un disjoncteur pour dépanner un chauffe-eau.

Un électricien intervient souvent sous 24-48h selon les disponibilités et l’urgence. C’est parfois la solution la plus économique à long terme : un circuit chauffe-eau bien identifié, bien serré et correctement protégé évite les coupures répétées, les erreurs de manipulation et les risques d’échauffement.
