Pour raccorder plusieurs spots LED, le branchement en parallèle est généralement le plus adapté : chaque spot reçoit son alimentation, et si l’un tombe en panne, les autres peuvent continuer à fonctionner. Le principe est simple, on relie le positif au positif et le négatif au négatif, ou les conducteurs correspondants selon la tension utilisée. La difficulté vient surtout du type de spot, de la présence éventuelle d’un transformateur et des règles de sécurité à respecter avant de toucher au circuit.
Comprendre le principe d’un branchement de spots en parallèle

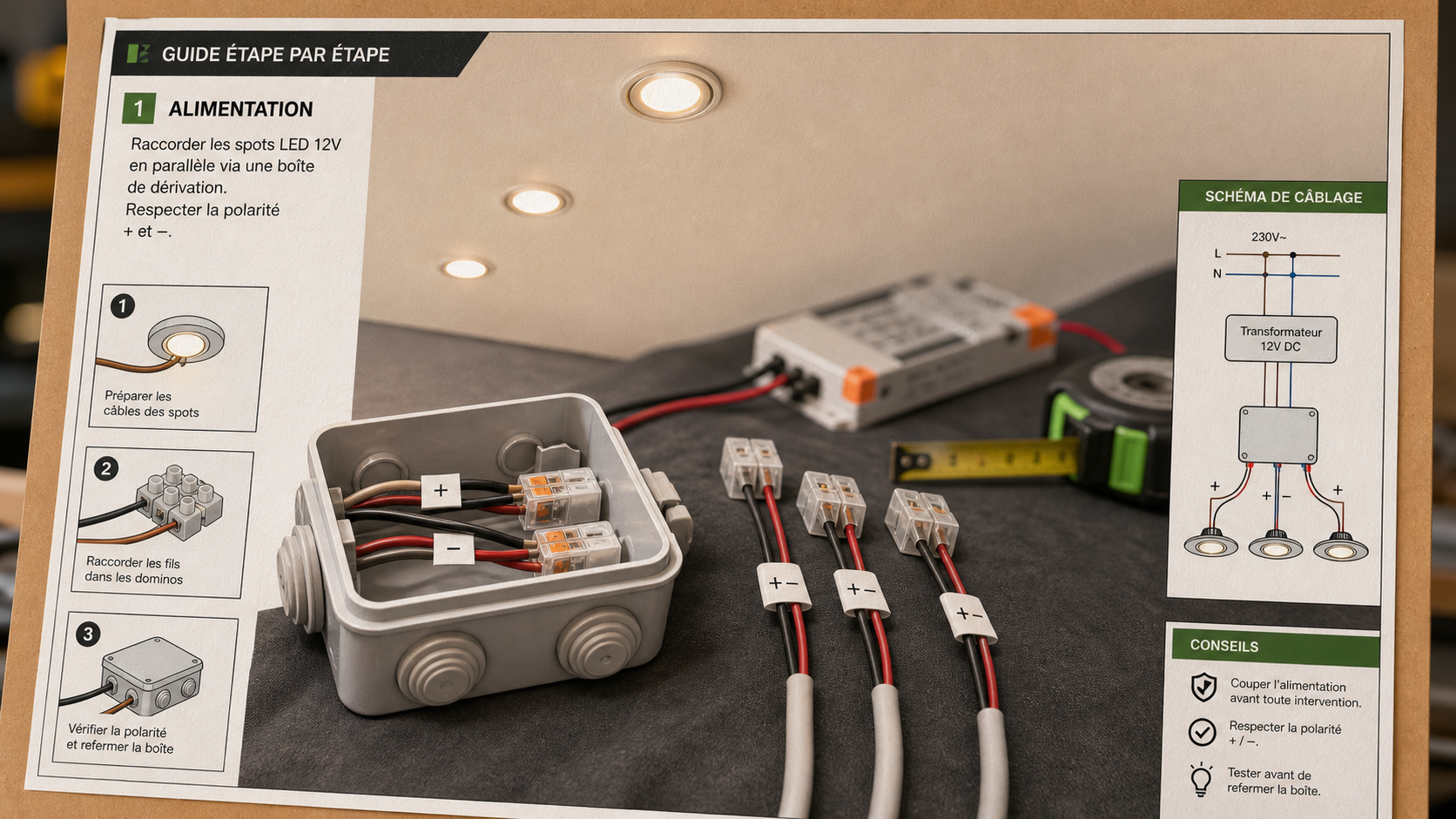

Un branchement spot en parallèle consiste à distribuer l’alimentation vers plusieurs luminaires sans les rendre dépendants les uns des autres. Dans une installation basse tension, le fil positif du transformateur arrive sur le côté positif du premier spot, puis repart vers le positif du deuxième, et ainsi de suite. Le câble négatif suit le même chemin, du négatif du transformateur vers le négatif de chaque spot.
On peut visualiser le montage comme deux lignes principales, une ligne d’alimentation et une ligne de retour. Chaque spot vient se raccorder entre ces deux lignes. Le courant dispose donc de plusieurs chemins, ce qui explique pourquoi la panne d’un seul spot n’interrompt pas forcément l’éclairage complet de la pièce. C’est aussi ce qui rend le montage plus simple à diagnostiquer quand il faut intervenir sur un point précis.
Dans une boîte de dérivation, le raisonnement reste identique : les câbles de chaque spot sont ramenés dans le boîtier, puis raccordés aux conducteurs du circuit. Cette méthode est pratique dans un plafond ou un faux plafond, car elle permet de centraliser les connexions et de garder une installation plus lisible. Chaque point lumineux reste relié au même circuit, sans passer par le spot voisin.
Un schéma mental simple à garder en tête
Imaginez trois spots alignés. Le conducteur d’alimentation arrive au spot 1, puis repart vers le spot 2, puis vers le spot 3. Le conducteur de retour fait exactement le même trajet. Aucun spot n’est placé à la suite de l’autre comme un maillon obligatoire : chacun est raccordé aux deux conducteurs de référence. C’est cette logique qui différencie le parallèle du montage en série.
Pour les spots encastrés GU10, le raccordement en parallèle est la méthode à appliquer. Un mauvais montage peut provoquer un vacillement ou une panne. Si vos spots sont en GU10 au plafond, partez donc sur un raccordement en parallèle, avec des douilles adaptées et des connexions correctement protégées. Le point important reste le même : chaque spot doit recevoir l’alimentation prévue.
Parallèle ou série : ce qui change vraiment
La confusion entre branchement en parallèle et branchement en série est fréquente, surtout lorsque l’on lit les indications d’un transformateur ou d’une alimentation LED. Pourtant, les conséquences ne sont pas les mêmes pour l’usage quotidien, la maintenance et la sécurité du montage. Le bon choix dépend du matériel, pas seulement du nombre de spots à installer.
Guide pratique de la norme NF C 15-100 pour vos circuits d’éclairage – Maîtrisez les règles de câblage, le nombre de points lumineux et le choix des disjoncteurs pour une installation électrique conforme.
| Critère | Branchement en parallèle | Branchement en série |
|---|---|---|
| Principe | Les bornes correspondantes sont reliées ensemble : positif avec positif, négatif avec négatif. | Les luminaires sont placés les uns à la suite des autres dans le circuit. |
| En cas de panne d’un spot | Les autres spots peuvent continuer à fonctionner. | Le circuit peut être interrompu selon le matériel utilisé. |
| Usage courant | Très utilisé pour plusieurs spots LED, notamment GU10, 12V, 24V ou 230V selon l’installation. | À réserver aux configurations prévues par le fabricant, souvent liées à certaines alimentations spécifiques. |
| Lisibilité du câblage | Plus simple à diagnostiquer spot par spot. | Plus délicat si l’on ne maîtrise pas le chemin complet du courant. |
Le cas particulier du courant constant
Certains blocs d’alimentation portent des mentions comme “current constant”, “no-load”, une tension secondaire élevée à vide, ou des valeurs du type PRI 220-240V, 50Hz, 8,1W, 80mA, avec au secondaire 72V, 7,2W, 100mA. Ces indications peuvent dérouter, car elles ne décrivent pas toujours une alimentation classique à tension constante destinée à des spots branchés librement en parallèle.
Si l’alimentation impose un courant constant, il ne faut pas improviser le câblage : le type de LED et le mode de raccordement doivent correspondre à la notice du fabricant. À l’inverse, pour des spots 12V ou 24V prévus pour une alimentation à tension constante, le parallèle reste la logique habituelle. En cas de doute sur les inscriptions du boîtier, mieux vaut demander l’avis d’un électricien que de tester au hasard.
Matériel à prévoir avant de raccorder plusieurs spots
Un branchement propre commence avant le premier raccordement. Préparez les composants adaptés au type de spot : spots LED, supports ou coupelles, douilles de culot adapté, transformateur LED si l’installation est en basse tension, dominos ou connecteurs appropriés, boîte de dérivation, câble d’alimentation et câble conducteur haute température si nécessaire. Le bon matériel évite les reprises inutiles et limite les erreurs de montage.
Côté outillage, les besoins les plus courants sont simples : un tournevis, une pince coupante, une pince à dénuder, une scie à cloche au diamètre adapté pour les spots encastrables, et un compas muni d’un crayon pour tracer les emplacements. La scie à cloche doit correspondre au diamètre de perçage prévu par le support, afin d’éviter un trou trop large qui empêcherait le spot de tenir correctement.
Si un transformateur est utilisé, respectez la distance maximale indiquée dans les recommandations courantes : 3 mètres entre le spot ou luminaire et son transformateur. Cette limite évite les montages trop éloignés, plus difficiles à diagnostiquer et moins adaptés au matériel prévu.
Un bon câblage se prépare comme un terrain sain : la moindre approximation peut devenir la cause d’une panne future. Une connexion trop courte, un fil mal dénudé ou une boîte de dérivation inaccessible ne posent pas forcément problème le jour de l’allumage, mais compliquent tout remplacement plus tard. Laissez une longueur de câble raisonnable, regroupez les conducteurs de façon lisible et gardez l’accès aux raccordements lorsque c’est possible. Vous gagnez du temps à l’installation et vous facilitez la maintenance.
Étapes de branchement en parallèle, du plafond au test
1. Sécuriser et préparer les emplacements
Avant toute intervention, coupez le courant électrique au tableau. Ne vous contentez pas d’éteindre l’interrupteur mural : le circuit doit être hors tension. Si vous ne savez pas identifier le bon circuit ou si le tableau est ancien, faites appel à un professionnel.
Tracez ensuite l’emplacement des spots avec un compas muni d’un crayon, en respectant le rendu lumineux recherché et les contraintes du plafond. Percez avec une scie à cloche adaptée, puis vérifiez que l’espace disponible permet d’accueillir le support, la douille, le câble et éventuellement le transformateur sans contrainte excessive.
2. Raccorder les conducteurs en parallèle
Dans une installation avec transformateur, raccordez le positif du transformateur au positif du premier spot, puis repartez vers le positif du deuxième spot, et continuez jusqu’au dernier. Faites la même chose pour le négatif. Chaque spot doit donc recevoir les deux conducteurs nécessaires à son alimentation.
Dans une installation de spots 230V, notamment avec des spots GU10, le raccordement se fait via les conducteurs du circuit d’éclairage et les douilles adaptées. L’idée reste identique : chaque spot est alimenté depuis le même circuit, sans dépendre électriquement du spot précédent. Les connexions doivent être protégées dans une boîte de dérivation ou dans un dispositif prévu pour cet usage.
3. Fixer, remonter et tester
Une fois les raccordements réalisés, installez l’ampoule sur son support. Selon les modèles, il peut être nécessaire d’enlever la pince circulaire en métal et la bague d’attache, de positionner l’ampoule, puis de remettre les éléments de maintien. Fixez ensuite le support encastrable dans le plafond.
Avant de refermer définitivement tous les éléments, contrôlez visuellement les connexions : conducteurs bien serrés, absence de cuivre apparent hors connecteur, câble non pincé, transformateur accessible si nécessaire. Remettez ensuite le courant et testez l’allumage avec l’interrupteur. Si un spot ne s’allume pas, coupez de nouveau le courant avant toute vérification.
Sécurité, normes et erreurs à éviter
Le branchement de spots au plafond doit respecter la norme NFC 15-100. Pour un circuit de spots, les recommandations citées incluent un disjoncteur de 10 A et un câble de 1,5 mm². Ces valeurs ne dispensent pas de vérifier la configuration réelle de votre tableau, la puissance totale des luminaires et l’état de l’installation existante.
L’indice de protection doit aussi être adapté à la pièce. Un spot IP20 peut convenir dans un intérieur sec, à l’abri de l’humidité. Pour une salle de bain, un indice IP23 minimum est cité. Il faut rester particulièrement prudent dans les pièces humides, car l’environnement impose des exigences plus strictes que dans un salon ou un couloir.
Le support du plafond compte également. Des seuils d’épaisseur sont mentionnés pour certains matériaux : 18 mm pour le contre-plaqué, les lattes, les particules, les fibres et le bois massif résineux ; 14 mm pour le bois massif sans résine. Ces repères rappellent qu’un spot encastré ne se choisit pas uniquement selon son apparence. Il doit aussi être compatible avec le support dans lequel il s’intègre.
- Ne jamais travailler sous tension : la coupure du courant est la première étape.
- Ne pas mélanger série et parallèle sans comprendre l’alimentation utilisée, surtout avec un courant constant.
- Ne pas dépasser les distances recommandées entre transformateur et luminaire, notamment la limite de 3 mètres citée pour certains montages.
- Ne pas négliger l’indice IP dans une salle de bain ou une zone humide.
- Ne pas enfermer les connexions au hasard dans un faux plafond sans boîte ou dispositif adapté.
Le bon réflexe est simple : si le circuit est ancien, si les fils ne sont pas identifiables, si l’alimentation mentionne des caractéristiques que vous ne comprenez pas, ou si vous intervenez en salle de bain, faites valider l’installation par un électricien. Un branchement en parallèle est accessible dans son principe, mais il reste une opération électrique qui engage la sécurité du logement.
