Branchement d’un télérupteur Hager : guide pratique et schémas de raccordement

L’installation d’un télérupteur est la solution standard pour piloter un éclairage depuis plus de deux points de commande. Dans le matériel électrique, la marque Hager s’impose comme une référence avec ses gammes EPN et EPS. Que vous soyez en train de rénover une pièce ou de créer un nouveau circuit, maîtriser le câblage de ces modules garantit un fonctionnement durable. Ce guide détaille les étapes de raccordement et les spécificités techniques des modèles les plus courants.

A ne pas manquer : on vous a préparé Fiche mémo branchement télérupteur Hager — c’est gratuit, en fin d’article.

Comprendre le fonctionnement et les modèles de télérupteurs Hager

Le télérupteur Hager fonctionne comme un interrupteur commandé à distance par des impulsions électriques. Contrairement à un va-et-vient classique limité à deux points, le télérupteur permet d’ajouter une dizaine de boutons-poussoirs sur un même circuit. Chaque pression sur l’un des boutons envoie un signal à la bobine du télérupteur, qui bascule alors l’état du contact entre ouvert et fermé.

Les différents types de modules : EPN510 vs EPN520

Hager propose deux structures principales pour ses télérupteurs modulaires. Le modèle EPN510 est un télérupteur unipolaire. Il coupe uniquement la phase du circuit d’éclairage. C’est le modèle standard pour les installations domestiques. À l’inverse, l’EPN520 est un modèle bipolaire : il coupe simultanément la phase et le neutre, offrant une sécurité renforcée dans les environnements humides ou pour certaines installations industrielles.

La technologie QuickConnect : le gain de temps

Vous rencontrerez souvent la référence EPS510B. La mention « QuickConnect » indique que le module dispose de bornes à ressort sans vis. Ce système permet un raccordement rapide par simple insertion du fil conducteur. C’est un avantage pour la maintenance, car les vibrations n’entraînent pas de desserrage des câbles, contrairement aux bornes à vis traditionnelles qui nécessitent parfois un resserrage périodique pour éviter les arcs électriques.

LIRE AUSSI  Radiateur en acier pour chauffage central : 3 avantages décisifs et critères de choix pour un confort thermique optimal

Schéma de câblage et raccordement étape par étape

Le branchement d’un télérupteur Hager repose sur deux circuits distincts : le circuit de commande, composé des boutons-poussoirs, et le circuit de puissance, dédié aux lampes. Pour une installation conforme à la norme NF C 15-100, utilisez des conducteurs de section 1,5 mm² protégés par un disjoncteur de 10A ou 16A.

Identification des bornes sur le module Hager

Sur la face avant et les côtés du module, vous trouverez des repères alphanumériques précis :

A1 et A2 correspondent à l’alimentation de la bobine, soit le circuit de commande. 1 et 2 correspondent au contact de puissance, soit le circuit d’éclairage.

Procédure de branchement standard (4 fils)

Le neutre (bleu) venant du disjoncteur se raccorde à la borne A2 du télérupteur, puis se prolonge vers le neutre de vos lampes. La phase (rouge) venant du disjoncteur se branche à la borne 1 du télérupteur. Pour le circuit des boutons-poussoirs, envoyez la phase vers le premier bouton-poussoir, puis faites revenir le fil de retour de tous vos boutons-poussoirs (orange ou violet) à la borne A1 du télérupteur. Enfin, connectez le fil allant vers vos lampes (marron ou noir) à la borne 2 du télérupteur.

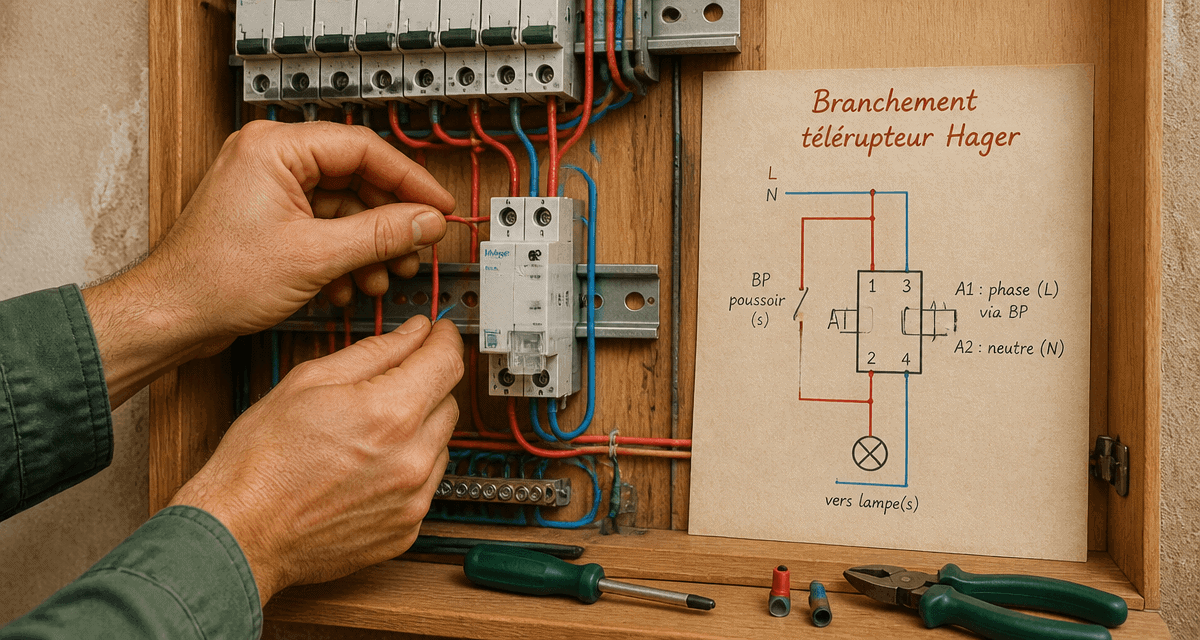

Réussir ce câblage demande de l’organisation dans le tableau électrique. Une installation ordonnée permet de conserver une lisibilité claire des repères. Maintenez une distinction visuelle entre les peignes d’alimentation en haut et les départs de câbles en bas pour faciliter tout diagnostic futur. En évitant de croiser inutilement les fils de commande et de puissance, vous réduisez les risques d’interférences électromagnétiques qui pourraient provoquer des déclenchements intempestifs de la bobine.

LIRE AUSSI  Mur en mâchefer : identifier, rénover et isoler sans fragiliser la structure

Synthèse technique des modèles courants

Pour choisir le bon matériel ou vérifier votre installation, voici un comparatif des caractéristiques principales des références Hager les plus utilisées dans le résidentiel.

Référence Type Tension de commande Intensité max Type de connexion
EPN510 Unipolaire (1 contact) 230V AC 16A À vis
EPS510B Unipolaire (1 contact) 230V AC 16A QuickConnect (sans vis)
EPN520 Bipolaire (2 contacts) 230V AC 16A À vis
EPN513 Unipolaire 12V / 24V AC 16A À vis

Erreurs fréquentes et conseils de sécurité

Le branchement d’un télérupteur peut sembler simple, mais quelques erreurs classiques peuvent empêcher le système de fonctionner ou endommager le matériel. La première précaution est de toujours couper le disjoncteur général avant toute intervention sur le tableau électrique.

Le problème du bouton-poussoir lumineux

Si vous utilisez des boutons-poussoirs équipés de voyants lumineux, le courant résiduel traversant les lampes témoins peut suffire à exciter la bobine du télérupteur en permanence. Le télérupteur reste alors « collé » ou vibre. Il est conseillé d’ajouter un compensateur (référence EAN001) en parallèle de la bobine si vous avez plus de 2 ou 3 poussoirs lumineux.

Confusion entre A1/A2 et 1/2

C’est l’erreur la plus courante. Si vous inversez le circuit de commande et le circuit de puissance, le télérupteur ne fonctionnera pas. Rappelez-vous que A1/A2 est le cerveau, soit la bobine qui reçoit l’ordre, et que 1/2 est le muscle, soit le contact qui laisse passer le courant vers l’ampoule. Un mauvais branchement sur A1/A2 avec un courant permanent sans passer par un poussoir peut griller la bobine par surchauffe.

LIRE AUSSI  Organisation de classeur : 260 pages et 4 accessoires pour maîtriser vos documents

Vérification du mode de fonctionnement

Les télérupteurs Hager possèdent une manette en façade avec trois positions. La position OFF force l’arrêt du circuit, utile pour changer une ampoule en toute sécurité. La position AUTO est le mode normal où le télérupteur répond aux impulsions des boutons-poussoirs. La position ON force le circuit en marche, pratique pour tester si vos lampes fonctionnent indépendamment des boutons-poussoirs. Si votre éclairage ne s’éteint plus, vérifiez d’abord que la manette n’est pas restée bloquée sur « ON » suite à une manipulation manuelle.
