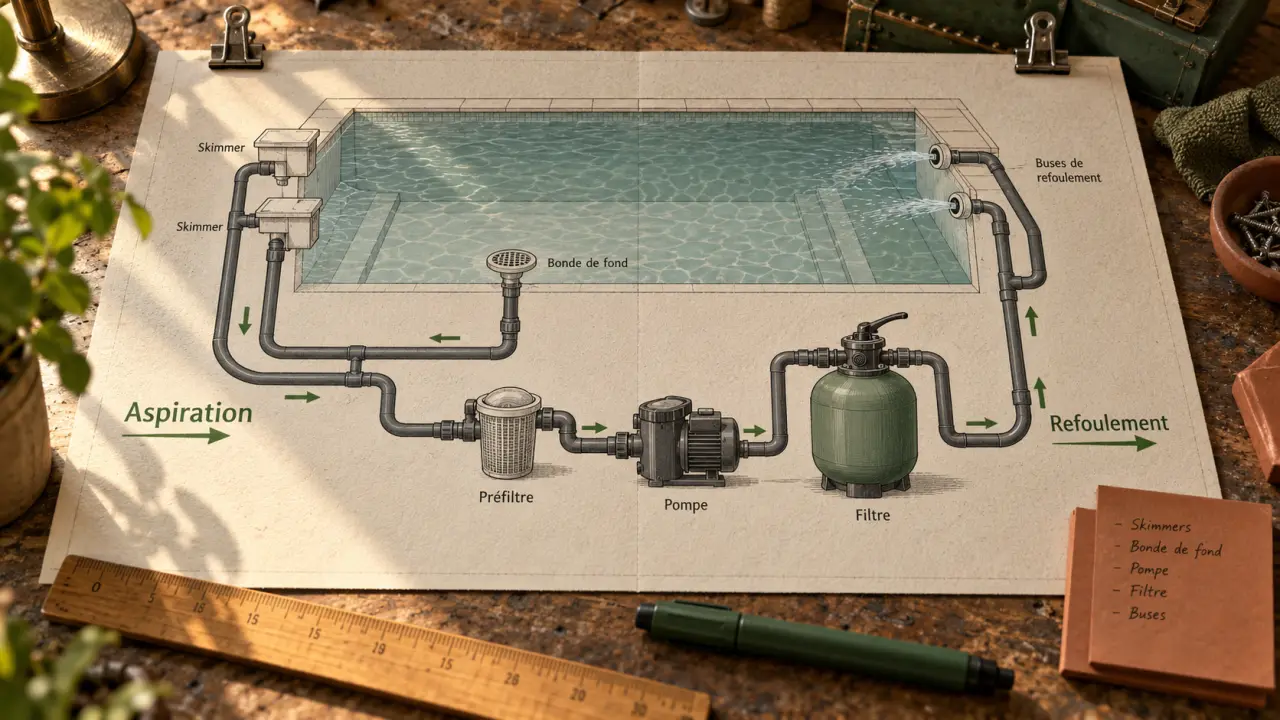

Schéma d’une piscine : le circuit hydraulique, de l’aspiration au refoulement

7 octobre 2026 Anaïs de Kervignac 8 min de lecture

Un schéma d’une piscine permet de suivre le trajet de l’eau, d’identifier chaque équipement et d’éviter les erreurs de raccordement avant une construction ou une rénovation. Le principe reste simple : l’eau est aspirée dans le bassin, filtrée dans le local technique, puis renvoyée par les buses de refoulement. Pour que la circulation fonctionne correctement, les pièces à sceller, les vannes et les dérivations doivent toutefois être installées dans le bon ordre.

Table des matières

Lire le circuit hydraulique dans le bon sens

Le circuit de filtration forme une boucle. Les éléments placés avant la pompe travaillent en aspiration ; ceux qui se trouvent après le filtre appartiennent au refoulement. Cette distinction permet de ne pas confondre les canalisations sur un plan et facilite la recherche d’une baisse de débit, d’une prise d’air ou d’une pression anormale.

Vérifiez votre compréhension du circuit d’une piscine

Répondez aux 6 questions, puis validez pour découvrir votre score et les corrections.

0 réponse sur 6 Score : non calculé

1Dans quel sens l’eau circule-t-elle normalement ? Du bassin vers les skimmers, la pompe et le filtre, puis retour au bassin par les buses de refoulement Des buses de refoulement vers le filtre, puis vers les skimmers Du filtre vers la pompe, puis vers les skimmers

2Quel est le rôle principal des skimmers ? Chauffer l’eau avant son retour dans le bassin Aspirer l’eau en surface et retenir les débris flottants Envoyer l’eau filtrée vers les buses de refoulement Nettoyer automatiquement le filtre

3Comment la pompe et le filtre doivent-ils être positionnés dans le circuit ? La pompe doit être placée en aval du filtre La pompe et le filtre doivent être raccordés en parallèle La pompe doit être placée en amont du filtre

4À quoi sert la vanne multivoies ? À choisir les différents modes de circulation et d’entretien de l’eau À remplacer le moteur de la pompe À mesurer le niveau d’eau du bassin À aspirer les débris à la surface

5Quelle est l’utilité du by-pass ? Augmenter automatiquement le volume du bassin Permettre d’isoler ou de régler le débit vers un équipement auxiliaire Remplacer les skimmers lorsque le bassin est plein

6Quelle erreur de raccordement peut perturber fortement le fonctionnement du circuit ? Raccorder correctement les aspirations et les refoulements selon le sens de circulation Inverser les conduites d’aspiration et de refoulement Prévoir une vanne multivoies sur le filtre

Sélectionnez une réponse pour chaque question.

Le trajet de l’eau, du bassin au bassin

Skimmers : ils récupèrent les feuilles, les insectes et les impuretés flottant à la surface.
Bonde de fond : elle aspire l’eau au point bas et participe au brassage de la masse d’eau.
Prise balai : elle sert à raccorder un aspirateur manuel ou hydraulique.
Vannes d’aspiration : elles permettent d’isoler ou d’équilibrer chaque arrivée avant la pompe.
Préfiltre et pompe de filtration : le panier du préfiltre retient les déchets volumineux, tandis que la pompe met l’eau en mouvement.
Filtre : il retient les particules restantes.
Traitement et équipements optionnels : ils interviennent généralement après la filtration.
Buses de refoulement : elles renvoient l’eau filtrée dans le bassin.

Sur le schéma, tracez des flèches continues depuis les skimmers et la bonde de fond jusqu’à la pompe, puis du filtre vers les buses. Cette lecture est plus utile qu’un plan surchargé de symboles : elle montre immédiatement où l’eau risque de ralentir, de se bloquer ou d’être dérivée.

Les pièces à sceller déterminent la circulation dans le bassin

Les pièces à sceller sont intégrées à la structure du bassin avant la pose du revêtement. Leur implantation ne relève donc pas uniquement de l’esthétique. Elle conditionne le balayage de l’eau et la capacité de la filtration à récupérer les impuretés.

Skimmers, bonde et prise balai côté aspiration

Les skimmers se placent sur la ligne d’eau pour capter les déchets de surface. Leur position peut tenir compte des vents dominants, qui poussent naturellement les débris vers leur ouverture. La bonde de fond complète l’aspiration depuis le bas du bassin. La prise balai donne, quant à elle, un accès direct au réseau d’aspiration pour le nettoyage.

Chaque ligne d’aspiration gagne à disposer d’une vanne dans le local technique. L’entretien est plus simple et le réglage du débit plus précis. Les vannes permettent aussi d’isoler une partie du circuit lorsqu’une intervention est nécessaire, sans immobiliser toute l’installation.

Buses de refoulement : créer un courant, pas des remous

Les buses de refoulement se positionnent en face des skimmers et orientent l’eau vers la zone d’aspiration. Leur rôle ne se limite pas à renvoyer l’eau filtrée. Elles contribuent à éviter les zones stagnantes dans les angles, près des escaliers ou dans les parties peu profondes.

À titre de repère, le débit maximal recommandé est de 3 m³/h par buse, avec une vitesse de sortie maximale de 3 m/s pour des buses de diamètre 19. L’orientation des buses doit rester cohérente avec l’implantation des skimmers : un courant mal dirigé peut laisser certains secteurs du bassin moins bien brassés.

Si une ligne reçoit trop de débit, fermez légèrement sa vanne pour en redistribuer une partie vers une zone moins alimentée. Ce réglage progressif, réalisé pompe en marche et après purge de l’air, est souvent plus pertinent qu’une augmentation immédiate de la puissance de la pompe.

Organiser le local technique pour intervenir sans tout démonter

Le local technique rassemble la pompe, le filtre, les vannes, le coffret électrique et, selon l’installation, les appareils de chauffage ou de traitement. Il doit rester sec, ventilé et accessible, tout en étant protégé des intempéries. Il faut pouvoir ouvrir le filtre, nettoyer le préfiltre et manipuler les vannes sans déplacer l’ensemble des équipements.

L’ordre de raccordement à prévoir

Depuis le bassin, les canalisations d’aspiration arrivent sur un collecteur à vannes, puis se dirigent vers le préfiltre de la pompe. La sortie de la pompe alimente le filtre. Après le filtre, l’eau passe dans le réseau de refoulement avant de repartir vers les buses.

Une vanne multivoies, aussi appelée vanne 6 voies sur de nombreux filtres à sable, permet de sélectionner la filtration, le contre-lavage, le rinçage ou la vidange, selon le modèle installé. Le schéma doit faire apparaître clairement cette vanne et les différentes directions possibles de l’eau. Une erreur de raccordement à ce niveau peut modifier complètement le fonctionnement du circuit.

La proximité du local technique limite les pertes de charge. Plus un tuyau est long, comporte de coudes ou présente un diamètre inadapté, plus la pompe doit fournir d’effort pour maintenir le débit. Une distance de moins de 15 mètres est recommandée, tandis qu’environ 5 mètres constitue une implantation idéale. Le dimensionnement final de la pompe et des canalisations doit toutefois tenir compte du volume du bassin et de la configuration réelle du terrain.

Filtre, chauffage et traitement : comparer et placer les équipements

Équipement	Fonction principale	Place sur le schéma
Filtre à sable	Retient les impuretés dans un média filtrant et nécessite des opérations de contre-lavage.	Après la pompe
Filtre à cartouche	Assure une filtration fine avec nettoyage de la cartouche et limite les rejets d’eau liés au contre-lavage.	Après la pompe
Pompe à chaleur	Réchauffe l’eau.	Après le filtre, sur un by-pass
Doseur de chlore ou de brome	Injecte ou diffuse le traitement de l’eau.	Après le filtre, sur un by-pass

Le by-pass est une dérivation composée de vannes. Il permet d’envoyer tout ou partie de l’eau vers une pompe à chaleur ou un appareil de traitement, puis de contourner cet équipement pendant une maintenance. Cette configuration évite d’immobiliser toute la filtration pour intervenir sur un appareil annexe.

Une pompe à vitesse variable peut aussi adapter son régime aux besoins de l’installation. Des économies allant jusqu’à 70 % par saison sont annoncées pour ce type de pompe. Le choix dépend toutefois du fonctionnement prévu, du volume du bassin et de la configuration du réseau.

Les raccordements qui perturbent la filtration

Un schéma de piscine sert aussi au diagnostic. Une eau trouble peut venir d’une durée de filtration insuffisante, mais également d’un débit mal réparti, d’un filtre encrassé ou d’un refoulement mal orienté. Avant de modifier un appareil, vérifiez le sens de circulation, l’état du préfiltre et la position des vannes.

Local technique trop éloigné : les pertes de charge augmentent et la pompe peut perdre en rendement.
Canalisations sous-dimensionnées ou trop coudées : le débit diminue, le bruit augmente et l’amorçage devient plus difficile.
Absence de vannes d’isolement : un entretien courant impose alors l’arrêt complet de l’installation.
Équipement installé avant le filtre : une pompe à chaleur ou un doseur peut être exposé à des impuretés inutiles.
Refoulements orientés au hasard : certaines zones restent peu brassées et les déchets ne rejoignent pas les skimmers.

Pour une piscine naturelle, le schéma est différent. La filtration mécanique peut être complétée ou remplacée par une zone de régénération, des plantes aquatiques et des organismes vivants participant à l’auto-épuration. Le principe de circulation reste essentiel : le bassin, la zone d’oxygénation et la zone plantée doivent être conçus comme un ensemble hydraulique cohérent.
